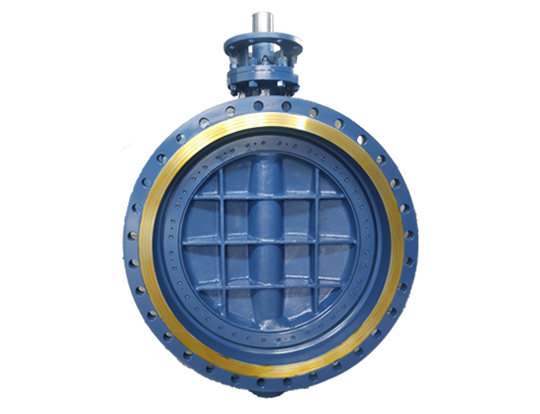

ট্রিপল অফসেট বাটারফ্লাই ভালভ

ভূমিকা
ফটো
মূল্য নির্ধারণ

পণ্য পরিচিতি

LYV®️ ট্রিপল অফসেট বাটারফ্লাই ভালভ উচ্চ মানের সঙ্গে তৈরি করা হয়। শিল্পের অনুরূপ পণ্যগুলির থেকে ভালভগুলিকে অনেক বেশি উন্নত করতে আমরা কাস্টিংয়ের গুণমান নিয়ন্ত্রণ করি। LYV®️ ট্রিপল অফসেট বাটারফ্লাই ভালভ উচ্চ মানের ধাতু + গ্রাফাইট মাল্টি-লেয়ার সিলিং রিং ব্যবহার করে, যা উচ্চ চাপ এবং উচ্চ তাপমাত্রার পরিস্থিতিতে ভালভকে ব্যবহার করতে সক্ষম করে। আমরা বিভিন্ন কাজের অবস্থার জন্য বিভিন্ন সিল করার বিকল্পও প্রদান করি, যেমন PTFE বা ধাতু-থেকে-ধাতু। LYV®️ ট্রিপল অফসেট বাটারফ্লাই ভালভের একটি অনন্য নকশা (ঐচ্ছিক) রয়েছে যা ভালভকে উভয় দিকের এবং শূন্য ফুটো থেকে ধ্রুবক চাপে থাকতে দেয়, যা দ্বি-দিকনির্দেশক প্রজাপতি ভালভ নামে পরিচিত। আরও তথ্যের জন্য, আমাদের বিক্রয়ের সাথে যোগাযোগ করুন.

স্পেসিফিকেশন

আকার পরিসীমা:

NPS 2”-88”; DN50-DN2200

নামমাত্র চাপ:

150LB-600LB; PN6-PN64

তাপমাত্রা সীমা:

-69℃~825℃（নকশা এবং উপর নির্ভর করে উপাদান)

শেষ সংযোগ:

ফ্ল্যাঞ্জ; বাট-ঢালাই; ওয়েফার; লগ-ওয়েফার

শরীরের উপকরণ:

ASTM A216 WCB/WCC; ASTM A352 এলসিবি/এলসিসি; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

ডিস্ক উপকরণ:

ASTM A216 WCB/WCC; ASTM A352 এলসিবি/এলসিসি; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

সিলিং উপাদান:

420/304/316+গ্রাফাইট; পিটিএফই; 304+STL; 316+STL

আসন উপকরণ:

অবিচ্ছেদ্য; 304/316/STL ওভারলেওয়েল্ড

স্টেম উপকরণ:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

নকশা এবং উত্পাদন স্ট্যান্ডার্ড:

API 609

মুখোমুখি স্ট্যান্ডার্ড:

EN558-1

শেষ সংযোগ মান:

ASME B16.4

পরীক্ষা ও পরিদর্শন স্ট্যান্ডার্ড:

API 598

বৈশিষ্ট্য

■ শূন্য ফুটো

■ মাল্টি-লেয়ার সিলিং

■ ট্রিপল উদ্ভট ডিস্ক ডিজাইন

■ দ্বি-দিকনির্দেশক (ঐচ্ছিক)

■ অ্যান্টি-ব্লোআউট স্টেম ডিজাইন

■ ধাতু থেকে ধাতু উপলব্ধ

■ বড় ব্যাস

ট্রিপল অফসেট বাটারফ্লাই ভালভ কি:

ট্রিপল অফসেট বাটারফ্লাই ভালভ সিলিং ডিজাইনের তিনটি অদ্ভুততা থেকে এর নাম পেয়েছে। প্রথাগত প্রজাপতি ভালভের বিপরীতে, যা বন্ধ করার জন্য শুধুমাত্র একটি সাধারণ ঘূর্ণন ডিস্ক রয়েছে। ট্রিপল অফসেট প্রজাপতি ভালভ শক্তভাবে বন্ধ না হওয়া পর্যন্ত ভালভকে রৈখিকভাবে বন্ধ করার জন্য তিনটি উদ্বেগ অন্তর্ভুক্ত করে। সেন্টারলাইন বাটারফ্লাই ভালভ এবং ট্রিপল অফসেট বাটারফ্লাই ভালভের মধ্যে পার্থক্য সিলিং অর্জনের পদ্ধতিতে রয়েছে। সেন্টারলাইন বাটারফ্লাই ভালভ সিলিং পৃষ্ঠের সংকোচনের মাধ্যমে সিলিং অর্জন করে, যখন ট্রিপল অফসেট প্রজাপতি ভালভ পৃষ্ঠের মধ্যে যোগাযোগের মাধ্যমে সিলিং অর্জন করে। একে আমরা লাইন সিলিং এবং ফেস সিলিংয়ের মধ্যে পার্থক্য বলি। অতএব, ট্রিপল অফসেট বাটারফ্লাই ভালভের পরিষেবা জীবন ঐতিহ্যগত এককেন্দ্রিক প্রজাপতি ভালভের চেয়ে ভাল হবে।

ট্রিপল অফসেট বাটারফ্লাই ভালভের তিনটি উদ্বেগ কী কী:

প্রথম এককেন্দ্রিকতা হল ভালভ শ্যাফ্টটি ভালভ বডির কেন্দ্ররেখা থেকে অফসেটে অবস্থান করে। দ্বিতীয় বিকেন্দ্রিকতা হল ভালভের শ্যাফ্টটি ভালভ সিটের সমতলে লম্ব অক্ষ থেকে সামান্য দূরে অবস্থান করে। তৃতীয় বিকেন্দ্রতা হল ডিস্কের সিলিং পৃষ্ঠ। একটি শঙ্কু আকারে ডিজাইন করা হয়েছে যা ডিস্কটিকে কোনো ঘর্ষণ ছাড়াই ভালভের আসন থেকে সম্পূর্ণরূপে বিচ্ছিন্ন করতে দেয়।

কেন LYV®️ ভালভ বেছে নিন:

আমরা 30 বছরেরও বেশি সময় ধরে ট্রিপল অফসেট প্রজাপতি ভালভ উত্পাদন করি। কর্মশালাটি 13000 বর্গ মিটার জুড়ে এবং 50 টিরও বেশি উন্নত CNC মেশিনের মালিক। আমাদের ইঞ্জিনিয়ার এবং প্রোডাকশন টিম নিশ্চিত করবে যে আপনার অর্ডার উচ্চ-মানের এবং দ্রুততম সময়ে সরবরাহ করে। আমরা ভালভ শিপিং সম্পর্কে যত্নশীল. পেইন্ট ক্ষতিগ্রস্ত হবে না তা নিশ্চিত করার জন্য ভালভগুলি বুদ্বুদ পাউচ বা কাগজ দ্বারা মোড়ানো হবে। আমরা বাক্সে ভালভ রাখার পরে প্লাইউড স্টিক দ্বারা ভালভও ঠিক করেছি। শিপিংয়ের সময় ভালভ ক্ষতিগ্রস্ত হবে না তা নিশ্চিত করতে পাতলা পাতলা কাঠের কেসটি প্রয়োজনীয় চিহ্ন দিয়ে আঁকা হবে।
